Κερματοδέκτης για χρήση σε πλυντήρια αυτοκινήτων, σκούπες, αέρα

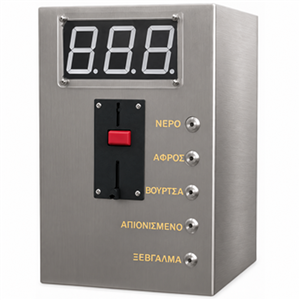

Η μπουτονιέρα μπαίνει πρόσθετη στο κουτί με τα πράσινα ψηφία

Ανοξείδωτο Κουτί με Υπέρλαμπρα LED 5εκ Πράσινα

anojidotos_plai-big

Ανοξείδωτο Κουτί με led 2.5 εκ κόκκινα

Με τη μπουτονιέρα και διακόπτη μεταγωγής

kermat_with_mpoytons
      • Με επιλογικό διακόπτη ώστε ο πελάτης διαλέγει πια από τις συσκευές θα δουλέψει.
      • Συνδυάζεται και με τη μπουτονιέρα (επιλογέα)  5 θέσεων (δείτε το σύνδεσμο)

    Μπουτονιέρα 5 Θέσεων

    • Ο κερματοδέκτης διαθέτει χρονόμετρο για ένδειξη του υπόλοιπου του χρόνου στο πελάτη.
    • Ο χρόνος που αντιστοιχεί στο κέρμα είναι ρυθμιζόμενος από μικροδιακόπτες μέσα στο κερματοδέκτη

Προγράμματα λειτουργίας

Α) Ο πελάτης ρίχνει το κέρμα και ο κερματοδέκτης ενεργοποιεί αμέσως την έξοδος του (σύνηθες όταν έχουμε σκούπα – αέρα κτλ)
ή

Β) Ο κερματοδέκτης περιμένει ο πελάτης να ρίξει όλο το ποσό π.χ 4,5 ευρώ και μετά ενεργοποιεί την έξοδο του (σύνηθες όταν χρησιμοποιείται σε πλυντήριο)

Ο κερματοδέκτης προγραμματίζεται και στέλενεται με ένα από τα παραπάνω προγράμματα

Στη συσκευασία του περιλαμβάνει οδηγίες για την αλλαγή του χρόνου και των κερμάτων – μάρκες που δέχεται.

Ο κερματοδέκτης τροφοδοτείτε με 12V DC

Το κουτί είναι φτιαγμένο από  ανοξείδωτη λαμαρίνα.

Οι τάσεις που χρησιμοποιεί είναι 5V για τα ηλεκτρονικά και 12V για την ανίχνευση του κέρματος. (συνοδεύεται με το αντίστοιχο τροφοδοτικό).

Για την τοποθέτηση του δεν χρειάζεται προηγούμενη εμπειρία σε ανάλογο σύστημα.

Οδηγίες ρύθμισης χρόνου

Δείτε τα βασικά χαρακτηριστικά του:

  • Δέχεται όλα τα νομίσματα.
  • Ηλεκτρονική αναγνώριση κέρματος
  • Ρυθμίζεται για το χρόνο που αντιστοιχεί στο κέρμα
  • Εγκατάσταση σε δύο απλά βήματα
  • Ασφαλή κλειδαριά
  • Μεταλλική κατασκευή
  • Χωνευτή πόρτα για ασφάλεια
  • Λειτουργεί με 12V DC
  • Τοποθέτηση μεταγωγέα για επιλογή μηχανής (αέρα-σκούπα κ.τ.λ. Δεν περιλαμβάνεται στην αρχική σύνθεση)

Ο κερματοδέκτης διατίθεται με το αισθητήριο

  • Αισθητήριο (ΥΑ 626 EU2 RM5 κτλ)ανάλογα με την παραγγελία σας
  • Διαστάσεις 21Χ12Χ29εκ
  • Βάρος 2.5Kgr

Ο ηλεκτρολόγος ή ο εγκαταστάτης σας μπορεί να μας ζητήσει οποιαδήποτε πληροφορία για τη σύνδεση ή το προγραμματισμό του

Περιγραφή λειτουργίας

Στην έξοδο του ο κερματοδέκτης βγάζει ένα καλώδιο (λευκό-μαύρο, λευκό) Όταν ο πελάτης ρίξει τα χρήματα το καλώδιο αποκτά τάση 12VDC.

Με τη τάση αυτή μπορούμε να ενεργοποιήσουμε το πηνίο του ρελέ ισχύος. Στις επαφές του ρελέ έχουμε συνδέσει τη πρίζα της συσκευής.

Στο κερματοδέκτη με μεταγωγέα (για 2 συσκευές) τα καλώδια που βγαίνουν είναι δύο. Με το μεταγωγέα ο πελάτης μπορεί να επιλέξει πια από τις δύο συσκευές θέλει να δουλέψει.

Παράδειγμα: Έχουμε συνδέσει το κερματοδέκτη στη σκούπα και στον αέρα. Ο πελάτης ρίχνει το ποσό που έχουμε ορίσει στο κερματοδέκτη, εμφανίζεται ο χρόνος στην οθόνη. Αν έχει γυρίσει το μεταγωγέα στον αέρα τότε λειτουργεί ο αέρας. Όταν θελήσει να χρησιμοποιήσει τη σκούπα, τότε γυρίζει το μεταγωγέα στη θέση σκούπα. Ο χρόνος συνεχίζει να μετρά ανεξάρτητα πια συσκευή χρησιμοποιεί ο πελάτης.

Δείτε παρακάτω βίντεο σχετικά με το κερματοδέκτη

  1.  Στο αριστερό βίντεο παρουσιάζουμε τη σύνδεση του κερματοδέκτη με τη ταμειακή μηχανή.
  2. Στο μεσαίο παρουσιάζουμε το χρονόμετρο με τα υπέρλαμπρα πράσινα led
  3. Στο δεξιό βίντεο παρουσιάζουμε τον επιλογέα (μπουτονιέρα) 5 θέσεων που μπορεί να συνδεθεί στο κερματοδέκτη
